Manetka Shimano pozwala zmieniać przełożenia szybko i precyzyjnie, ale jej działanie zależy od współpracy kilku elementów ukrytych pod obudową. W tym artykule wyjaśniamy, jak jest zbudowana i w jaki sposób przekazuje ruch na przerzutkę. Podpowiadamy też, jak rozpoznać typowe awarie oraz przeprowadzić serwis bez zgadywania, czy winna jest manetka, linka, czy przerzutka.
- Mechaniczna manetka przesuwa linkę za pomocą zapadki i bębenka; Di2 wysyła sygnał do przerzutki.
- Każde kliknięcie odpowiada zwykle jednemu przełożeniu, a zgodność manetki z przerzutką ma znaczenie.
- Przy problemach najpierw sprawdź linkę, pancerze i regulację napędu.
- Zacinanie lub brak kliknięć może wskazywać na zabrudzoną albo uszkodzoną manetkę.
- Czyść ostrożnie, stosuj zalecany środek i unikaj zalewania mechanizmu gęstym smarem.
- Po serwisie przetestuj wszystkie biegi; nawracającą usterkę skonsultuj z serwisem.
W manetce Shimano ruch palca precyzyjnie przesuwa linkę albo wysyła sygnał elektryczny — zależnie od napędu. W modelach mechanicznych obrót lub kliknięcie dźwigni porusza zapadkę, która zazębia się z mechanizmem w korpusie. Zwykle każde kliknięcie odpowiada jednemu przełożeniu, a sprężyna pomaga ustawić mechanizm w następnej pozycji.
W manetce mechanicznej zapadka obraca bębenek z nawiniętą linką. Bębenek napina ją lub luzuje o określoną długość, dzięki czemu linka przesuwa przerzutkę. W wielu systemach indeksowanych jedno kliknięcie przesuwa linkę o kilka milimetrów — tyle, ile wymaga rozstaw zębatek kasety. Po zmianie sprężyna i zapadka wracają do pozycji, z której można wykonać kolejny ruch.
Mały ruch palca, a przerzutka reaguje błyskawicznie
Małe sprężyny, zapadki i prowadnice linki zapewniają wyraźne, powtarzalne skoki. W manetkach obsługujących kilka przełożeń naraz dłuższy ruch dźwigni zwalnia kilka zębów mechanizmu, więc przerzutka zmienia pozycję o kilka stopni. Dlatego kliknięcie jest wyczuwalne, a dobrze wyregulowany napęd reaguje szybko i nie ociera łańcuchem.
Precyzja zmiany biegów zależy od współpracy manetki, przerzutki i właściwie wyregulowanego napędu. Regularna kontrola linek lub elektroniki pomaga utrzymać płynną pracę.
W elektronicznych systemach, takich jak Shimano Di2, dźwignia uruchamia przełącznik zamiast ciągnąć linkę. Sygnał trafia do sterownika i silnika przerzutki, który przesuwa ją o zaprogramowaną wartość; system może też korygować indeksację. Przytrzymanie przycisku często uruchamia serię zmian. W obu typach napędu niewielki ruch palca wywołuje kontrolowany, powtarzalny ruch łańcucha.
Jak zdiagnozować i serwisować manetkę Shimano
Rozpoznaj typ mechanizmu, sprawdź linkę i pancerze, a następnie oczyść manetkę. Dzięki temu łatwiej ustalisz przyczynę usterki, zanim wymienisz części.
- Rozpoznaj mechanizm. W manetce indeksowanej każde kliknięcie przesuwa linkę o określoną wartość, a zapadki i sprężyny utrzymują wybrane położenie. Sprawdź oznaczenie modelu, by dobrać właściwą linkę i metodę serwisowania.
- Oddziel usterkę manetki od problemu z przerzutką. Zmieniaj biegi i obserwuj ruch linki. Jeśli kliknięcia są wyczuwalne, lecz linka przesuwa się nierówno, najpierw sprawdź jej stan, pancerze i prowadzenie. Brak kliknięć lub blokowanie mechanizmu może wskazywać na usterkę manetki.
- Skontroluj linkę i pancerze. Jeśli konstrukcja na to pozwala, wyciągnij linkę. Sprawdź, czy nie jest postrzępiona przy zacisku, skorodowana, zagięta lub zabrudzona. Uszkodzoną linkę albo pancerz wymień, ponieważ smarowanie nie naprawi przetarć ani zgnieceń.
- Oczyść mechanizm, ale nie zalewaj go smarem. Gdy manetka działa ciężko, usuń dostępny brud i nałóż niewielką ilość środka do mechanizmów precyzyjnych. Gęsty smar może skleić zapadki, zwłaszcza w starszej lub zabrudzonej manetce. Nie rozbieraj korpusu, jeśli producent nie przewiduje takiej naprawy.
- Sprawdź działanie po złożeniu. Zamontuj sprawną linkę, ustaw przerzutkę i przetestuj wszystkie biegi. Jeśli manetka nadal przeskakuje, nie blokuje linki lub nie utrzymuje indeksacji, sprawdź zgodność z przerzutką, a następnie rozważ wymianę albo serwis specjalistyczny.
| Element / objaw | Dane lub kontrola | Działanie serwisowe |
|---|---|---|
| Zapadka i bębenek | Indeksują linkę; skok zależy od modelu | Oczyść, sprawdź swobodny ruch |
| Linka i pancerz | Strzępienie, korozja, opór | Wymień uszkodzone elementy |
| Ciężka zmiana biegów | Najpierw sprawdź linkę i pancerz | Oczyść; nie zalewaj gęstym smarem |
| Brak kliknięć / brak powrotu | Możliwy brud, zapadka lub sprężyna | Oczyść mechanizm; sprawdź działanie |
| Czyszczenie | Odtłuszczacz bezpieczny dla tworzyw | Użyj oszczędnie, potem wysusz |
| Smarowanie | Kilka kropel lekkiego oleju | Na osie i zapadki; usuń nadmiar |
| Kontrola końcowa | Zmiana przez wszystkie biegi | Sprawdź indeksację i powrót |

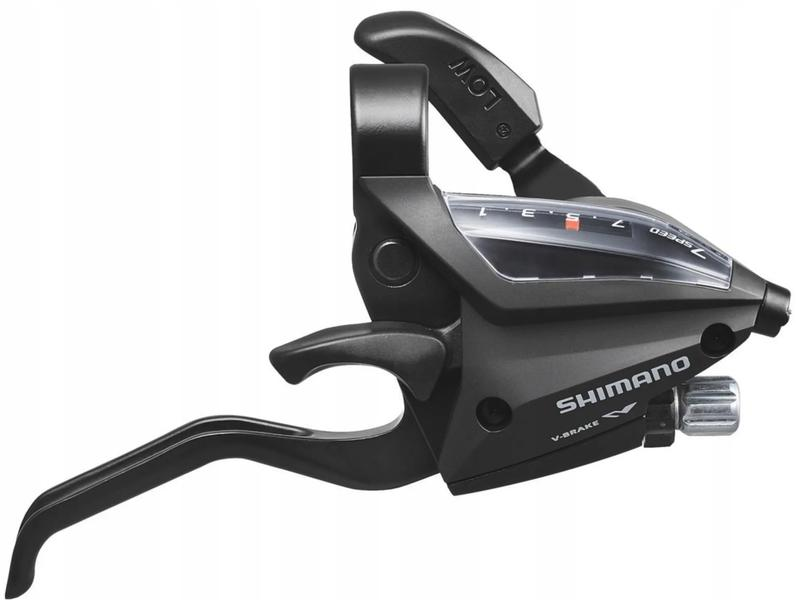

Z czego składa się mechanizm manetki i jak współpracuje z linką?
Manetka zawiera obudowę, ruchomą dźwignię lub obrotowy chwyt, bębenek nawijający linkę oraz zapadkę z zębatką. W wielu modelach znajdziesz też sprężynę powrotną, regulator naciągu i wskaźnik przełożenia. W manetce dźwigniowej zmieniasz bieg kciukiem lub palcem wskazującym, a w obrotowej — przekręcając część chwytu.
Najważniejsze elementy, które wpływają na działanie manetki i zmianę biegów, to:
- obudowa oraz ruchoma dźwignia lub obrotowy chwyt;
- bębenek nawijający linkę oraz zapadka z zębatką;
- linka prowadzona w ochronnym pancerzu;
- sprężyna powrotna i regulator naciągu, obecne w wielu modelach.
Linka łączy manetkę z przerzutką lub innym mechanizmem i zwykle biegnie w ochronnym pancerzu. Gdy naciskasz dźwignię albo obracasz chwyt, zapadka obraca bębenek i nawija linkę — często o kilka milimetrów na kliknięcie. Pancerz opiera się o gniazda, dlatego ruch linki przesuwa przerzutkę. Po zwolnieniu blokady sprężyna przerzutki pomaga cofnąć linkę.
Sprawna manetka i dobrze wyregulowana linka ułatwiają płynną zmianę biegów. Regularna kontrola napędu pomaga szybko wychwycić problemy.
Każde kliknięcie ma znaczenie: drobna regulacja, płynna zmiana biegów
Każde kliknięcie zwykle odpowiada jednemu położeniu przerzutki, a właściwe napięcie linki pomaga łańcuchowi trafić na wybraną zębatkę. Baryłką regulacyjną skorygujesz naciąg bez rozbierania układu. Jeśli linka jest zbyt luźna, zmiana na większą zębatkę może się opóźniać; jeśli zbyt napięta — łańcuch może przeskakiwać w przeciwną stronę.
Podczas regulacji napędu sprawdź, czy linka nie jest postrzępiona i przesuwa się bez oporu, a końcówki pancerza dobrze siedzą w gniazdach. Upewnij się też, że manetka wyraźnie klika przy każdym ruchu. Te kontrole pomagają utrzymać precyzyjną zmianę biegów i ograniczają zużycie napędu.
Ciekawostka: liczba milimetrów linki pobieranej przez kliknięcie zależy od modelu manetki. Dlatego przy wymianie warto dobrać ją do przerzutki — nie każdy zestaw Shimano będzie ze sobą prawidłowo współpracować.

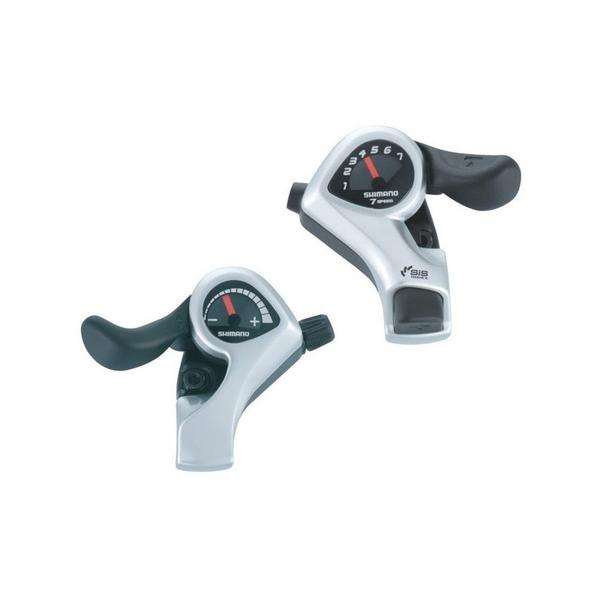

Jak rozpoznać najczęstsze awarie manetki Shimano?
Awarie manetki Shimano najłatwiej rozpoznać podczas zmiany biegów: dźwignia chodzi ciężko, nie wraca płynnie albo wymaga kilku kliknięć, by łańcuch przeszedł na sąsiednią zębatkę. Sprawny napęd reaguje na pojedynczy ruch manetki wyraźną, powtarzalną zmianą przełożenia. Jeśli raz działa, a raz nie, winne mogą być zabrudzona zapadka, zużyta linka lub pancerz stawiający zbyt duży opór.
Zużyta manetka może też klikać niewyraźnie, przeskakiwać lub luźno pracować. W indeksowanych manetkach Shimano jedno kliknięcie zwykle odpowiada jednemu przełożeniu, więc brak reakcji przy jednej z trzech prób sygnalizuje problem. Nie przesądza jednak o awarii manetki: podobne objawy wywołują rozregulowana przerzutka, źle poprowadzony pancerz i postrzępiona linka. Dlatego najpierw sprawdź linkę oraz pancerz — ich wymiana często przywraca płynną zmianę biegów bez rozbierania manetki.
Zanim wymienisz manetkę, sprawdź linkę i pancerze
Gdy dźwignia zacina się zwłaszcza przy redukcji i nie wraca do pozycji wyjściowej, sprawdź mechanizm pod osłoną. Kurz, woda lub stary, gęsty smar mogą utrudniać jego pracę. Korozja, pęknięta obudowa albo zapadki, które nie utrzymują przełożenia, wskazują na możliwe uszkodzenie manetki. Nie zalewaj jej przypadkowym olejem, bo niewłaściwy preparat może zatrzymać zanieczyszczenia i pogorszyć działanie mechanizmu.
Przed wymianą manetki sprawdź, czy linka przesuwa się swobodnie, obejrzyj jej końcówki i pancerze, a następnie przetestuj wszystkie biegi na stojaku. Jeśli po odłączeniu linki opór znika, problem leży raczej w napędzie niż w dźwigni. Natomiast gdy sprawna, czysta linka nie przywraca klikania, manetka się blokuje lub nie utrzymuje napięcia, oddaj ją do serwisu albo wymień — dalsza jazda nie jest dobrym rozwiązaniem.
Wskazówka: odłącz linkę od przerzutki i kilkakrotnie przełącz manetkę na postoju. Jeśli bez obciążenia nadal zacina się lub gubi kliknięcia, podejrzenie pada na jej mechanizm; jeśli działa płynnie, sprawdź linkę, pancerze i regulację przerzutki.

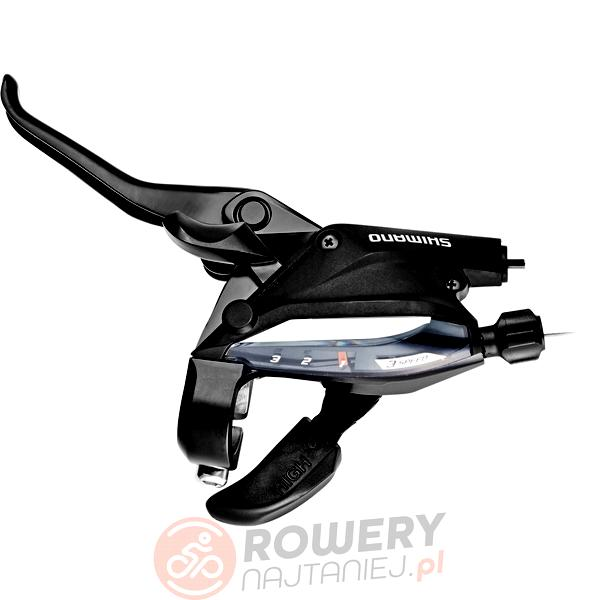

Czyszczenie i serwis manetki krok po kroku
Najpierw sprawdź, czy manetka jest obrotowa, czy kciukowa. Wyłącz urządzenie, a w rowerze elektrycznym odłącz akumulator. Przygotuj miękką ściereczkę, patyczki kosmetyczne, małą szczoteczkę i izopropanol o stężeniu 70–90%. Nie używaj myjki ciśnieniowej ani nie zalewaj obudowy wodą, bo wilgoć może uszkodzić styki lub elektronikę.
Do czyszczenia i kontroli manetki przygotuj następujące rzeczy:
- miękką ściereczkę, patyczki kosmetyczne i małą szczoteczkę,
- izopropanol o stężeniu 70–90%,
- środek smarny zalecany przez producenta,
- zdjęcie manetki przed demontażem, które ułatwi późniejsze złożenie elementów.
Zwilż ściereczkę i przetrzyj manetkę, a szczoteczką oczyść szczelinę wokół ruchomego elementu. Jeśli producent dopuszcza demontaż, zdejmij osłonę i usuń kurz oraz zaschnięty brud patyczkiem. Zapamiętaj kolejność części i nie ciągnij za przewody. Przy manetce zmiany biegów skontroluj linkę: jeśli jest postrzępiona, zardzewiała lub przesuwa się z oporem, wymień ją. Przed rozebraniem zrób zdjęcie, by łatwiej złożyć elementy w odpowiedniej kolejności.
Płynna praca manetki? Wykonaj test i nałóż kilka kropli smaru
Po czyszczeniu dokładnie osusz manetkę. Następnie sprawdź, czy porusza się płynnie i wraca do pozycji wyjściowej. Na ruchome punkty nanieś 1–2 krople środka zalecanego przez producenta. Nie smaruj gumowych chwytów, powierzchni hamujących ani styków elektrycznych. Jeśli manetka działa na linkę, sprawdź jej napięcie i wszystkie przełożenia. W modelu elektronicznym obejrzyj przewód i wtyczkę, szukając pęknięć oraz korozji.
Załóż osłonę i podłącz akumulator, jeśli go odłączyłeś. Potem na postoju przełącz manetkę 5–10 razy i sprawdź, czy się nie zacina ani nie przeskakuje oraz czy za każdym razem reaguje prawidłowo. Jeśli problem powraca, pojawia się luz, nietypowy dźwięk lub błąd na wyświetlaczu, przerwij użytkowanie i zleć diagnostykę serwisowi. Czyść manetkę co kilka miesięcy, a po jeździe w błocie lub deszczu — od razu, by ograniczyć ryzyko kosztownych napraw.
Wskazówka: przed użyciem izopropanolu sprawdź zalecenia Shimano dla konkretnego modelu — niektóre manetki mają smar fabryczny, którego rozpuszczenie może pogorszyć pracę mechanizmu.
